Ветрогенератор

Эта статья описывает экспериментальный опыт по изготовлению и практическому использованию ветрогенератора – устройства для получения чистой энергии.

Ветрогенератор – как один из способов получения чистой энергии.

Автор проекта Павел Карцев.

Автор статьи Екатерина Лаврина.

Идея использования энергии ветра не нова, но у меня её воплощение всегда стопорилось на этапе поиска подходящего двигателя, который можно было бы без существенных переделок трансформировать в генератор.

Но вот мой приятель Паша обратился ко мне с предложением испытать у меня на даче сконструированный им ветрогенератор. Отказаться от такого предложения я ну никак не могла! Цель эксперимента – проверить на практике возможность заряжать ветрогенератором аккумулятор.

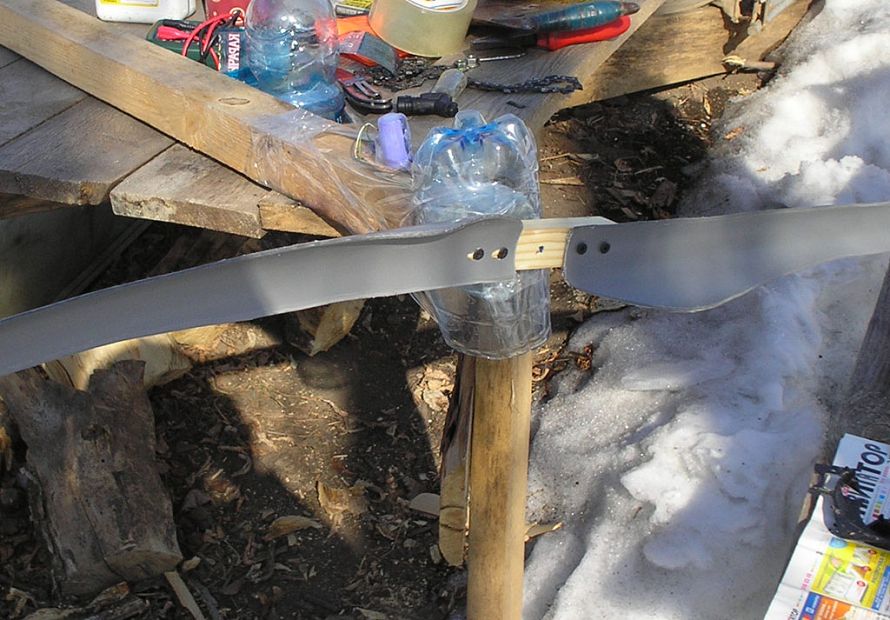

Движок для генератора был взят от СD-рома, (современные технологии, блин!) он как раз шаговый и имеет подмагничивание, а лопасти вырезаны из полиэтиленовой канализационной трубы. Нам требовалось питать этим ветрогенератором аккумулятор от системы бесперебойного питания компьютера, от которого у меня в землянке запитано светодиодное освещение из 3-х светодиодов. Поэтому необходимо было преобразовать получаемый переменный ток в постоянный, для чего к ветрогенератору был спаян четырёхфазный выпрямитель, состоящий из восьми диодов и одного конденсатора.

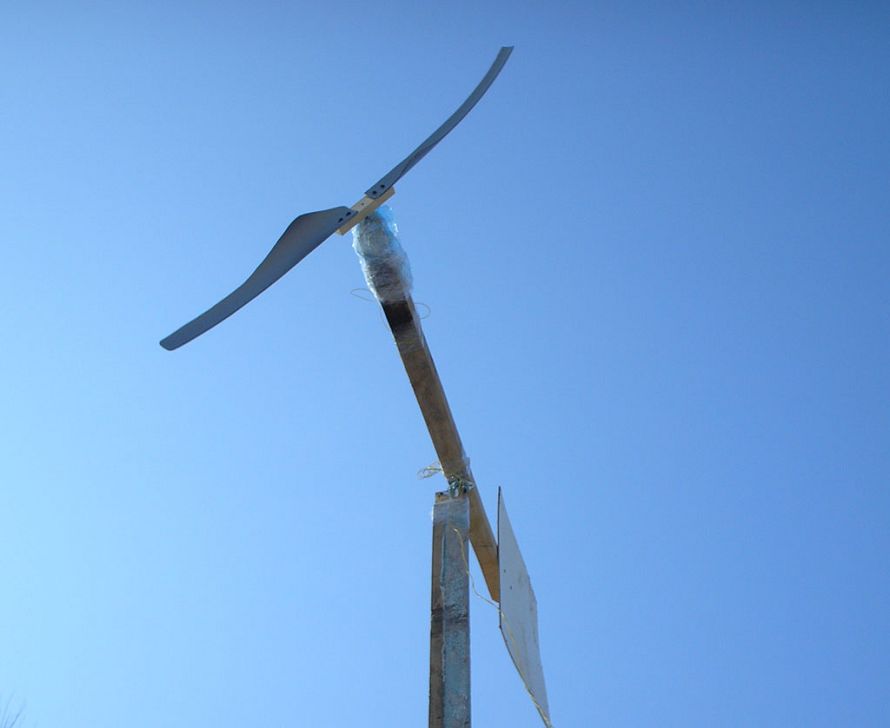

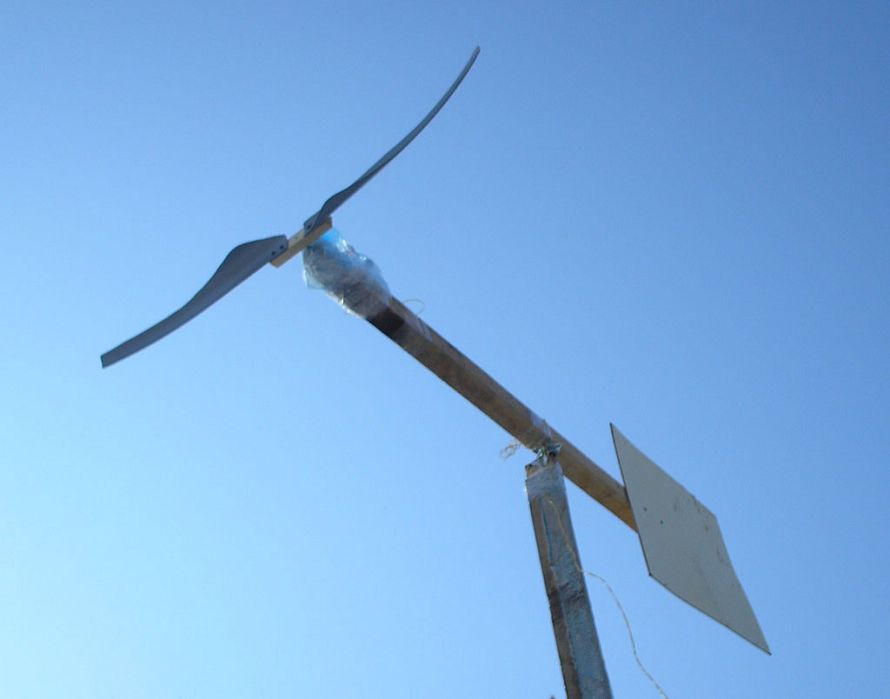

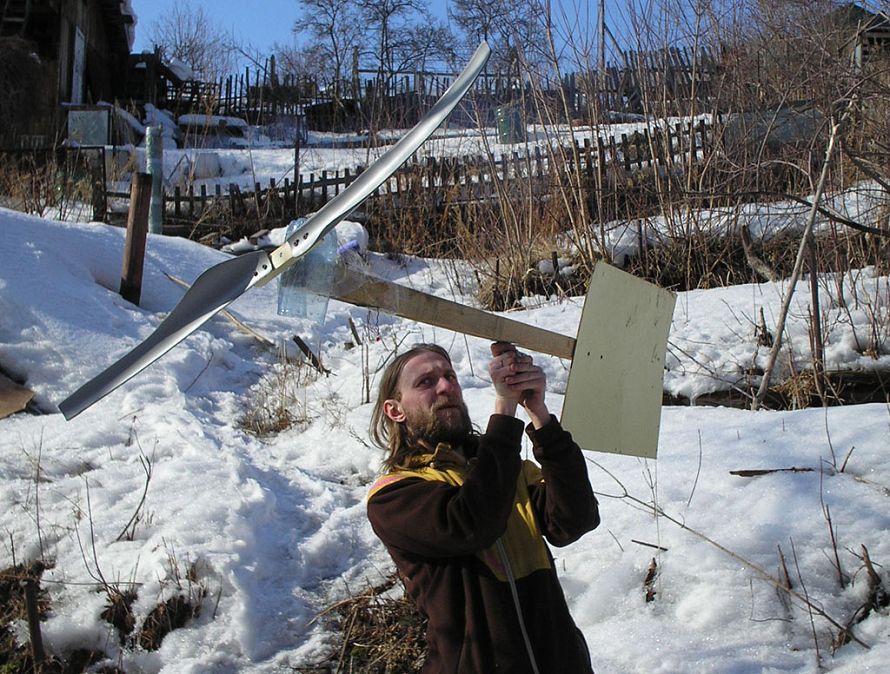

Всё остальное мы сделали непосредственно на даче из подручного материала, как выражается Паша - «из говна и палок». Для тулова взяли квадратного сечения брусок, оставшийся после разбора опалубки, а в качестве хвоста – кусок оргалита, который просто присверлили к тулову шурупами. Движок примотали к тулову скотчем, а сверху и движок, и выпрямитель закрыли вырезанными из полиэтиленовой бутылки колпачками для предохранения от атмосферных осадков. Шарнир был взят от мебельного колёсика, для чего само колёсико было удалено, а шарнирная часть с подшипником использована для крепления всей конструкции к вертикальному дрыну.

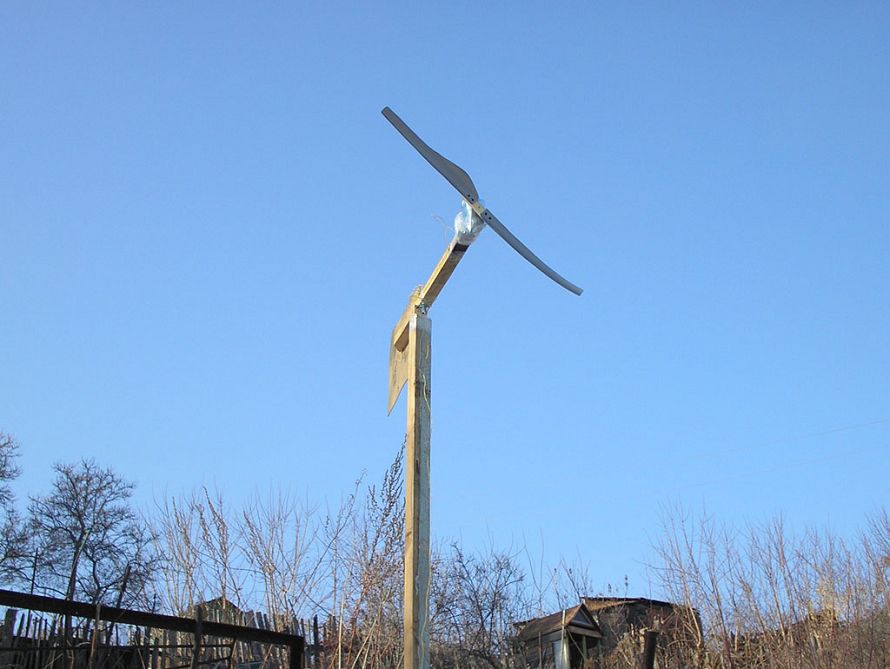

После установки генератора в рабочее положение, мы провели провода в землянку и стали мерить параметры. Генератор начинает вращаться уже при силе ветра 1м/с и выдаёт 13,5 вольт при токе 50мА, что вполне достаточно для зарядки аккумулятора. Аккумулятор ёмкостью 5Ач он, соответственно, заряжает за 100 часов. Это четверо суток непрерывной работы. Кажется многовато? Но, вопервых: светодиоды потребляют очень мало, а во вторых: горят не круглые сутки. А вот генератору круглые сутки вращаться никто не мешает! Если ветер, конечно, есть. А есть он почти всегда, тем более, что сильный ветер и не нужен. Генератор вращается уже тогда, когда дым из трубы отклоняется от вертикального положения.

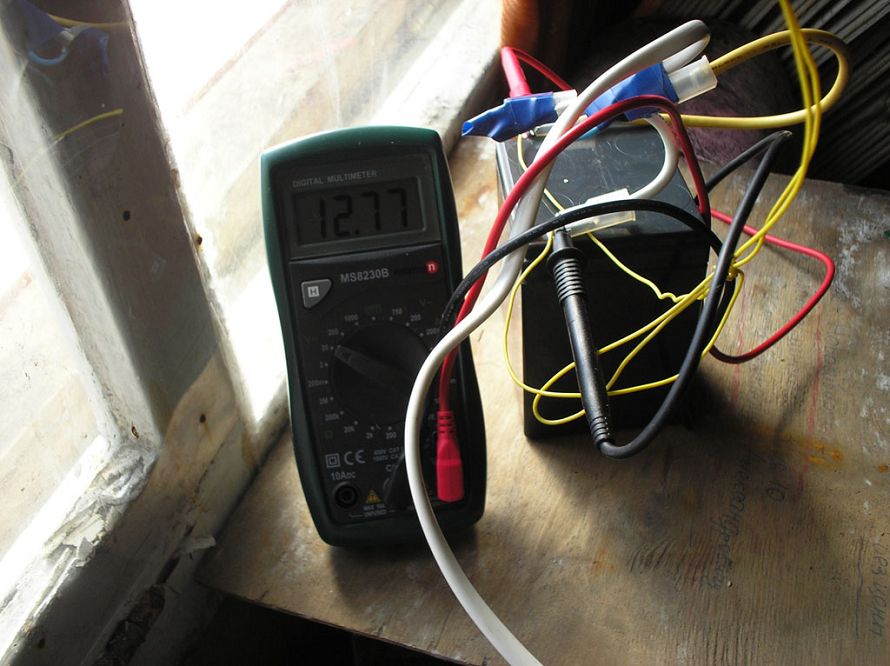

Приехали на дачу снова, мы через неделю и выяснили следующее: Аккумулятор, оставленный заряжаться совершенно пустым, зарядился наполовину, а потом произошёл обрыв провода, отчего зарядка прекратилась. Устранив неисправность, мы снова подключили аккумулятор заряжаться, и одновременно наблюдали за процессом зарядки с помощью вольтметра: За то время, пока мы пили чай, напряжение на аккумуляторе возросло с 12,25 до 12,77В. Ветер в этот день был, генератор вращался активно. В общем – то, что хотели, мы выяснили: заряжать генератором аккумулятор возможно – идея жизнеспособна. Данная, опытно-экспериментальная, модель генератора, мощностью 0,68Вт, грубо говоря, за неделю заряжает аккумулятор на выходные, что в некоторых случаях достаточно, но у нас в планах изготовить более мощный генератор.

Немного про светодиоды:

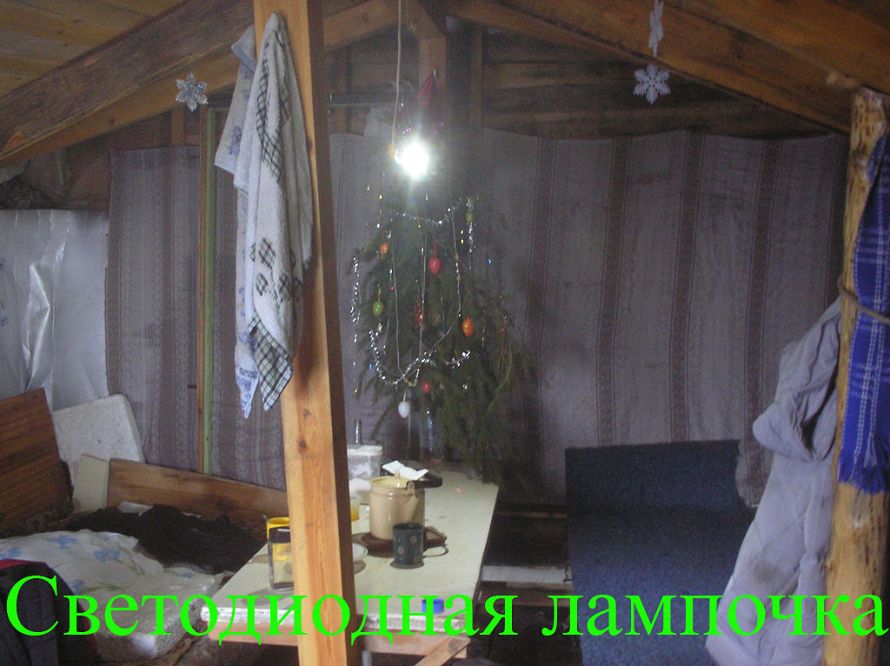

Многие привыкли считать, что светодиоды дают очень мало света, и на серьёзный источник освещения претендовать не могут, но это заблуждение. Современные светодиоды очень яркие, не такие как в дешёвых китайских фонариках. Мне, например, на всю землянку хватает 2 светодиода: один даёт общее освещение, другой висит над столом, и есть ещё один запасной, который я использую как местное освещение, когда читаю. Яркость света такова, что можно фотографировать без вспышки на обычную мыльницу, с маленькой светосилой объектива. Потребляют они 100 мА при 12В, это 1,2Вт, соответственно аккумулятора 5Ач хватает на 50 часов. Запитаны они через конвертер, который на входе принимает от 6 до 40В, а выдаёт на выходе 3,7В при токе 0,35А. Добываются эти чудо-светодиоды в китайском интернет магазине и стоят примерно 15 рублей за штуку.

Короче говоря: современные технологии дошли до того, что стали доступны любому, кто захочет их применить – любой дачник может сделать себе такую систему автономного освещения, если только захочет, и руки растут у него из плеч, а не какого-то другого места.

НЕТ грабительским тарифам от олигархов, ДА современным технологиям, которые сделают чище нашу планету!
