Телеприемник ТК-1 Советская электрослаботочная промышленность освоила два типа телеприемников высокого качества: приемник коллективного пользования (тип ТК-1) и приёмник индивидуального пользования (тип ТИ-1). Первый тип в настоящее время выпускается в серийном порядке, второй же закончен разработкой и будет выпускаться в 1938 г.

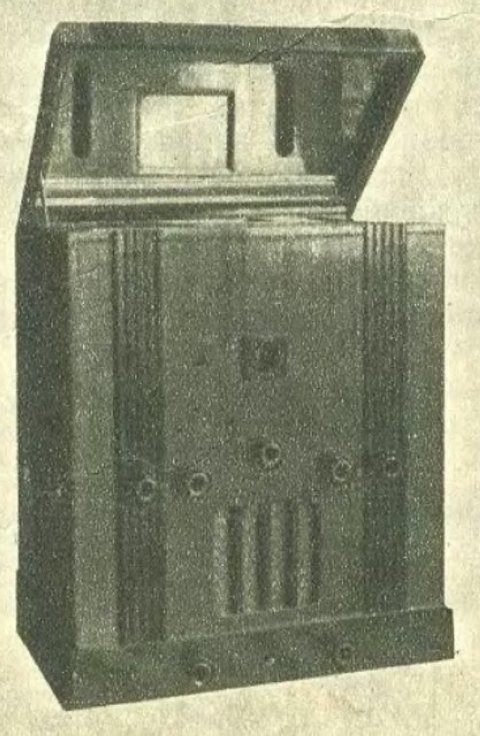

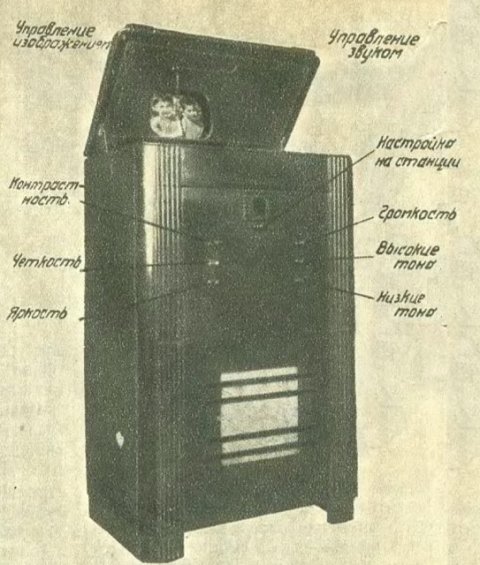

По своему внешнему виду ТК-1 представляет собой шкафчик, весьма изящно отделанный. Его высота (104 см) рассчитана так, что сидящий зритель видит перед, собой экран с изображением на уровне своего лица. Телеприемник ТК-1 может принимать на одну антенну одновременно две радиопередачи: телевизионную и звуковую. После первого детектора эти две передачи разделяются по двум каналам: первая —через усилитель промежуточной частоты, второй детектор и усилитель видео-частоты — проходит к сетке кинескопа, а вторая — через аналогичные устройства — к громкоговорителю. Диапазон волн, приемника — от 3,6 до 7,5 м (частоты от 40 до 84 млн. колебаний в секунду), причем нормальный прием телепередач Московского Располо телецентра будет осуществляться на волне 5,77 м. Кинескоп установлен в вертикальном положении, и принимаемое изображение рассматривается в зеркале, закрепленном на откидной крышке шкафа. Размеры изображения составляют около 14X18 см.

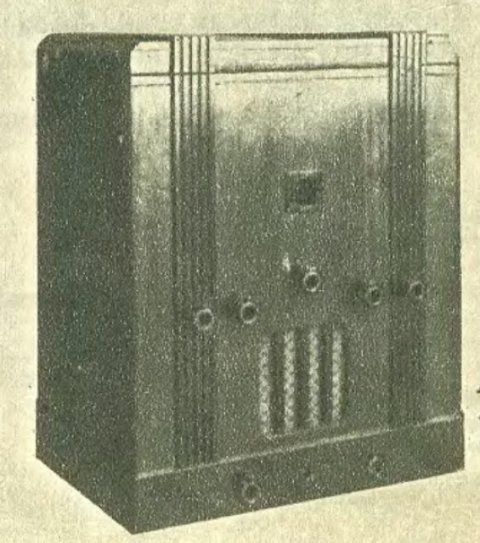

Телеприемник ТИ-1 представляет собой маленькую модель (48 X 37 X 26 см), собранную по оригинальной схеме. В отличие от ТК-1 здесь сигналы изображения и звука проходят по одному каналу усилителя промежуточной частоты и разделяются только перед контурами вторых детекторов. Приемник ТИ-1 имеет всего 16 ламп, включая уменьшенный кинескоп (катодная трубка) с диаметром экрана 12,5 см. Четкость изображений, принимаемых этим телеприемником, такая же, как и у ТК-1. Размеры принимаемого изображения — 7Х X 9 см. Диапазон принимаемых волн — от 5,45 до 7,88 м, причем этот диапазон может быть расширен в сторону более коротких волн путем простой замены нескольких конденсаторов постоянной емкости. Внешний вид телеприемника ТИ-1 и его размеры очень близко напоминают известный радиоприемник ЦРЛ-10. Телеприемник ставится на стол, его верхняя крышка откидывается кверху, и на ее внутренней зеркальной стороне проектируется светящееся изображение, по величине близкое к почтовой открытке.
Основная разница между обоими телеприемниками состоит в том, что на первом телепередачи могут смотреть одновременно 15—20 человек (такой приемник явится ценным приобретением для наших клубов), второй же тип является настольным, небольшим, и его передачи могут наблюдать не более трехчетырех зрителей одновременно. Выпуск описанных приемников показывает, что наша промышленность сделала большой шаг вперед в направлении создания аппаратуры для высококачественного телевидения. Инж. н. ДОЗОРОВ Техника молодёжи 1938 год №03 стр. 38
|
